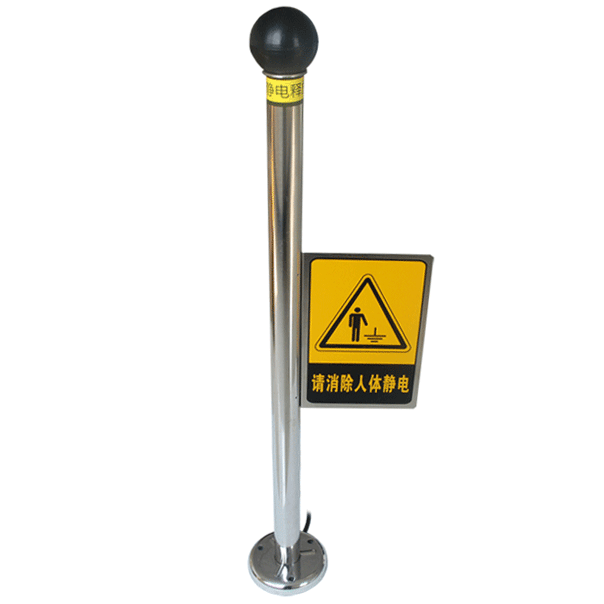

HER-1人体静电释放器
HER-1
人体静电释放器设计合理、结构简单、外观精美、安装方便、牢固耐用、维护率低、使用广泛、安全可靠，完全符合《防止静电事故通用导则》GB 12158—2006的要求。
资料下载
特性
HER-1人体静电释放器是一种适用于防静电场所的人体静电释放产品。
目前，国内的部分企业已在易燃、易爆危险场所采用金属导体直接接地放电的方式来消除人体静电。此方式虽能消除人体静电，但是，因为采用的是导体间放电的方式泄放静电电荷，就不可避免地存在静电放电能量较大，从而导致人体电击和引发火灾爆炸事故的可能性。因此，在易燃、易爆危险场所使用接地金属导体泄放人体静电，本身就是一个不安全隐患。
HER-1人体静电释放器静电触摸球体材料通过了GB10686-89的测试，安全可靠，导电系数快，效果好，外观美观大方。为企业安全生产提供了有效的保障。安装人体静电释放器的主要目的是：在危险区域和防静电场所，使用本产品能够将人体本身所积累的静电电荷安全地泄放掉，避免因人体静电而引发的火灾爆炸事故和人体电击现象的发生。
产品特点
静电亚导体是介于导体和非导体之间的材料，其表面电阻率大于1*106Ω小于1*109Ω。
在电荷泄漏时，因为亚导体具有较高电阻率，其泄漏电流十分微弱，处于μA极，不会产生瞬间电击现象，避免因电火花引爆可燃性气体，从而达到导电防爆的目的，更适用于危险环境，如加油站、石油库等对静电特别敏感的场所。
能量释放对比表：（人体静电压2KV）
触摸球材质 |
不锈钢 |
静电亚导体 |
T 放电时间 |
<10nS |
>1ms |
I 放电电流 |
>20A |
<2mA |
U 残余电压 |
不确定 |
小于100V |
火花放电程度 |
极易 |
难 |
是否人体电击感 |
极易 |
无感觉 |
小结：HER-1型人体静电释放报警仪在静电泄放过程中，释放电流小，释放时间长，不会产生电火花，释放静电过程安全可靠。
安装使用
· 本装置必须与接地线进行连接安装。
· 安装过程中必须满足能够避免明火施工而避免引发事故的条件。
· 在正常使用过程中保持人体与静电释放器3-5秒钟，确保人体静电安全释放。
· 在使用过程中保持静电释放触摸体的清洁。
产品应用
· 主要应用于防静电车间门口、泵房入口处、油储罐附近、装卸易燃易爆品入口处等。
| 型号 | HER-1 | |||
| 类型 | 本质安全型 | |||
| 构造 | 耐冲击抗结合型 | |||
| 静电触摸球表面电阻率 | 1.0*106Ω～1.0*109Ω | |||
| 静电触摸球电荷转移量 | <0.1μC | |||
| 材料 | 触摸球 | PE亚导体 | ||
| 主体 | 304不锈钢 | |||
| 耐环境性 | 使用时的周围温度 | -50°C 至 +60°C | ||
| 使用时的周围湿度 | 35 至 85% RH (避免凝结水滴) | |||
| 重量 | 2.5Kg | |||
| 尺寸规格 | 触摸球体直径 | 90mm | ||
| 钢管直径 | 51mm | |||
| 钢管壁厚 | 1.0mm | |||
| 警示牌尺寸 | 200*300mm | |||
| 总高度 | 1100mm | |||
| 底座直径 | 160mm | |||
| 接地线长度 | 2500mm | |||
单位：mmAL=Active Length(放电针距离) GL=Total Length（静电棒总长）
